自動噴水滅火系統報警閥消防檢測

      自動噴水滅火系統由由灑水噴頭、報警閥組、水流報警裝置（水流指示器或壓力開關）等組件，以及管道、供水設施等組成，能在發生火災時噴水的自動滅火系統。是當今國際上應用范圍最廣、用量最多且造價低廉的自動滅火系統。消防檢測儀器生產廠家中諾介紹一下自動噴水滅火系統報警閥如何驗收檢測。

自動噴水滅火系統

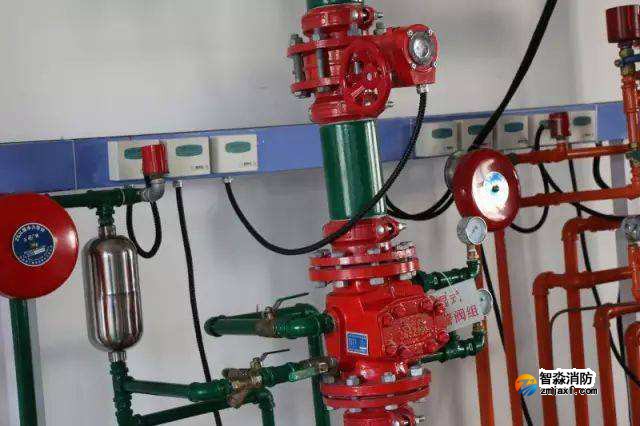

1.濕式報警閥

1)報警閥外觀

技術要求:

a.銘牌、規格、型號及水流向標志符合要求。

b.報警閥及其組件應完整無損,密封性好

(2)報警閥安裝位置

a.距地面高度宜為1.2m

b.兩側距離不小于0.5m

正面距離不應小于1.2m

d.報警閥處的地面應有相應的排水措施

e.水源控制器、報警閥與配水干管的連接應與水流向一致檢測器具:0-5m鋼卷尺

檢測法:用卷尺測量報警閥的安裝是否符合技術要求,查看報警閥附近有無相應的排水措施

(3)延遲器、濾水器的安裝

技術要求:延尺器安裝于報警閥與壓力開關之間或按產品說明書安裝。濾水器應安裝在延尺器之前

檢測法:目測

(4)水力警鈴安裝技術要求

(1)應設在公共通道或值班室附近的外墻上

(2)應安裝檢修、測試用閥門

(3)宜安裝在報警閥附近,其與報警閥有連接管道應采用鍍鋅鋼管,管徑為15m時,管徑應為20m,總長度不宜大于20m.

檢測器具:卡尺,卷尺

檢測法:査看水力警鈴的安裝位置是否符合技術要求,是否裝有閥門的濾水器;用卡尺測量輸水管直徑,用卷尺測量輸水管長度是否符合技術要求.

(5)供水總控制閥技術要求:

(1)開、關應靈活可靠,開、關狀態應有明確標志。

(2)宜采用信號閥,或設置可靠的鎖定措施

檢測法:查看開、關狀態標志及有無鎖定位措施。

(6)壓力開關安裝

技術要求:應安裝在延尺器與水力警鈴之間,連接管應牢固可靠

檢測法:査看壓力開關及連接管安裝情況

(7)報警閥控制噴頭數量及高程差

技術要求:采用閉式噴頭的自動噴水滅火系統的每個報警閥,控制噴頭數量

不宜超過下列規定:

濕式和預作用噴水滅火系統為800個。干式噴水滅火系統為500個.

每個報警閥組供水的最高與最低位置噴頭,其高程差不宜大于50m。

檢測法:檢査實際安裝噴頭數量及高程差。

(8)報警閥組功能測試技術要求:

a.安裝延遲器的濕式報警閥組,系統放水后5s-90s水力警鈴應開始連續報警。且啟動壓力不小于0.05MPa,距警鈴3m遠處報警鈴聲聲強應大于70dB.

b.延遲器應能自動排水

c.延遲器最大排水時間不應超過5min

e.測試時壓力開關應動作,控制器應顯示,消防泵應啟動.

檢測器具:秒表、聲級計

檢測法:打開報警閥試水閥門放水,査看延遲器是否出水,將延遲器充滿水后由排水口排出,記錄排水時間;觀察控制盤壓力開關動作顯示與否,消防車泵是否啟動;關閉報警閥試水閥門,觀察水力警鈴是否停止報警,壓力開關是否停止動作,延遲器是否停止出水,報警閥上下壓力表是否正常。
