消防檢測設備之聲品質測量系統

一、     ACE6101型聲品質測量系統概述

聲學、振動的檢測在產品的研發、生產過程中，越來越引起人們的重視；成為保證產品質量、提升市場競爭力的重要手段。

簡單的定量測量僅給出產品的噪聲、振動總值；考慮到聲音的頻率分布，越來越多的標準選擇加入1/3 OCT頻譜定量測量；引入心理聲學的參考,加入聲音和人的聽覺感受之間的關系，聲品質測量成為聲學度量的趨勢；聲品質指標有響度、尖銳度、粗糙度、波動度、調制度、音噪比及顯著率等。

本方案給出噪聲的頻譜分析、聲品質分析及錄音后分析功能，實現對聲信號的多方位測量評估。并可根據需要，后續方便的添加新的測量通道或分析軟件。

二、     ACE6101型聲品質測量系統方案特點

• 噪聲多通道測量支持。后續可擴展加入振動、壓力、電流等不同物理量傳感器測量

• 1/3 OCT頻譜測量、聲品質分析等多功能支持。

• 豐富的后端分析軟件，功能擴展簡單

• 全中文操作界面

• 完全自主知識產權，升級、維護方便

二、 相關國家標準

• GB/T 3785-2010（IEC 61672：2013） 1級 電聲學 聲級計 第1部分：規范

• GB/T 3241-2014（IEC 61260：2014） 1級電聲學 倍頻程和分數倍頻程濾波器

• ISO 532-1:2017  Acoustics — Methods for calculating loudness

—Part 1:Zwicker method

三、 儀器配置清單

一、 參數介紹

1、主機

利用計算機多媒體技術開發的信號分析儀器。多通道間嚴格同步，高精度采樣，可用在噪聲、振動等模擬信號的采集、頻譜分析及相關應用中。分析儀分信號發生器和信號采集器兩部分，發生器獨立兩通道，采集器獨立通道。采用網口進行數據通信，使用方便。

1.1采集部分主要技術指標

• 輸入通道：2~6個

• 輸入信號類型：電壓或ICP

• AD位數：24位

• 動態范圍：大于110dB

• 頻率范圍：0.1Hz～80kHz（1kHz為基準，誤差小于0.1dB）

•  測量范圍：電壓10μV-10V(rms)

噪聲18 dB(A)～140dB(A)(配50mV靈敏度的傳聲器)

       振動0.03m/s2～10000m/s2(配1mV/(m/s2)加速度傳感器)

當傳感器靈敏度變化時，測量范圍將隨之不同。

• 采樣頻率：8192、12kHz、16384、24kHz、32768、48kHz、65536、96kHz、131072、192kHz                                                                                                  可選（192k采樣最大支持8通道同步）

• 輸入阻抗：>600kΩ||<200pF

• 單獨轉速輸入通道

1.2 發生部分主要指標

• 輸出通道：2個

2、采樣頻率：8192、12kHz、16384、24kHz、32768、48kHz、65536、96kHz可選

（可設置單通道輸出，采樣率可支持131072和192k采樣）

• 頻率范圍：10Hz~40kHz（1kHz為基準，誤差小于1dB）

• 最大輸出幅度：10V（rms）

• 諧波失真：<0.1% @2V

• 輸出波形：正弦波、白噪聲、粉紅噪聲、掃頻正弦波、猝發音信號、多頻信號、掃幅正弦波、用戶自定義信號等

2、測試電容傳聲器

1. 尺寸：1/2’’

2. 頻率范圍：10Hz~20kHz

3. 靈敏度：約為50mV/Pa

4. 動態范圍：16～140dB

5. 頻響特性：自由場

6. 溫度系數(dB/℃)：0.01

3、前置放大器

• 類型：ICP型

•
  頻率范圍：10Hz~100kHz

• 輸入阻抗：≥10 GΩ//0.35 pF

• 傳輸增益：-0.15dB

• 輸出阻抗：＜50 Ω

4、校準器

• 執行標準：GB/T 15173-2010/IEC 60942:2003 1級

• 頻率：1kHz±1Hz

• 標稱聲壓級：94dB 和114dB

• 聲壓級準確度：1級，±0.25dB

• 總諧波失真：≤1%

• 標配AWA8531型1/2″聲校準配合器

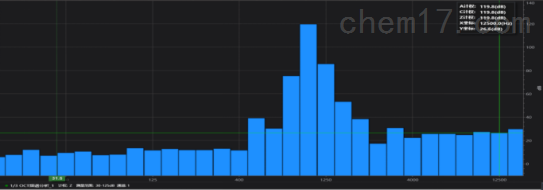

5、1/3 OCT分析軟件

1. 符合標準：IEC61260 CLASS 1,GB/T3241 1級

2. 頻率計權：A、C、Z可選

3. 平均方式：線性、指數、恒誤差可選

4. 可隨時間記錄分析結果，最小記錄間隔為0.01s

8、采集分析軟件

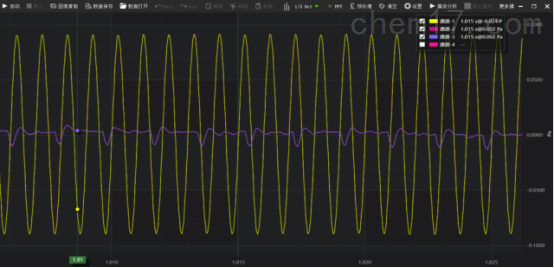

• 實時采集顯示波形，支持多通道同步采集，采集時間可設定。

• 可對波形數據剪切.粘貼.復制.另存,放大,縮小.

• 配相應軟件可對記錄波形進行后分析

9、頻率分析軟件模塊

1、以色譜圖的形式直觀展現產品一段時間的頻譜變化

2、用于故障特征點分析診斷用，橫坐標為時間，縱坐標頻率，分貝大小用顏色表示；

3、時間切片，顯示某一時刻頻率、幅值二維圖

4、頻率切片，顯示某一頻率的時間歷程二維圖

5、數據可保存，后續脫機分析

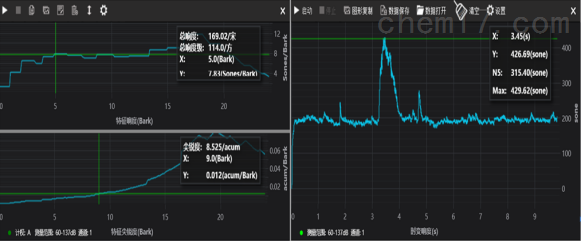

10、聲品質測量

1、響度參照標準ISO 532_1(靜態響度、時變響度)

2、尖銳度采用Aures分析方法

• 多指標同時測量
