火災報警控制器消防檢測要求及檢測儀器是什么

作者：消防檢測設備
發布時間：2021-04-10 04:25:20
來源：http://m.dxwit.cn/
點擊：500

火災報警控制器消防檢測要求及檢測儀器是什么？

火災報警控制器
　基本要求
1.消防檢測要求：

a) 控制器應具有中文功能標注和信息顯示；（B類）
a) 文字符號和標志應明顯、清晰；（C類）
b) 控制器應安裝牢固，不應傾斜；（C類）
c) 安裝在輕質墻上時，應采取加固措施；（B類）
d) 配線應整齊，不宜交叉，并應固定牢靠；（C類）
e) 電纜芯線和所配導線的端部，均應標明編號；（B類）
f) 端子板的每個接線端，接線不得超過2根；（B類）
g) 導線應綁扎成束。（C類）
檢測數量：全數檢測。
檢測方法：直觀檢查。

2.控制器安裝要求
壁掛式安裝要求
消防檢測要求：

a) 火災報警控制器在墻上安裝時，其底邊距地（樓）面高度宜為1.3?m～1.5?m；（C類）
h) 靠近門軸的側面距墻不應小于0.5?m；（C類）
i) 正面操作距離不應小于1.2?m。（C類）
檢測數量：全數檢測。
檢測方法：尺量、直觀檢查。

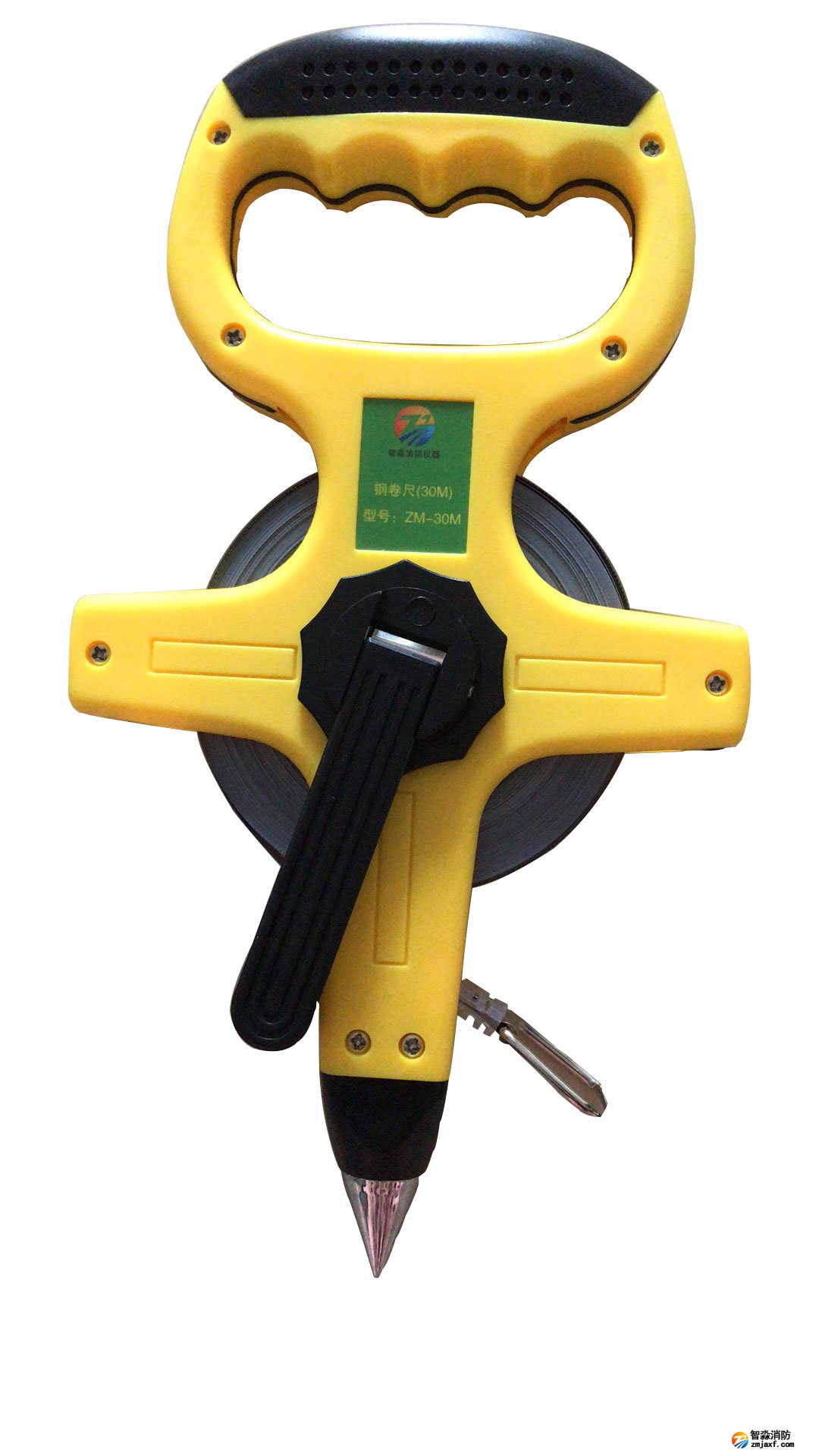

消防檢測儀器：鋼卷尺。

3.落地式安裝要求
消防檢測要求：

a) 單列布置時，設備面盤前的操作距離不應小于1.5?m；（C類）
j) 雙列布置時，設備面盤前的操作距離不應小于2?m；（C類）
k) 當其中一側靠墻安裝時，另一側距墻不應小于1?m；（C類）
l) 設備面盤后的維修距離不宜小于1?m；（C類）
m) 在值班人員經常工作的一面，設備面盤至墻的距離不應小于3?m；（C類）
n) 底邊宜高出地（樓）面0.1?m～0.2?m。（C類）
檢測數量：全數檢測。
檢測方法：尺量。
消防檢測儀器：鋼卷尺。

4.控制器接地要求

消防檢測要求：
a) 控制器應有接地保護；（A類）
o) 接地應有標志，且標志應設置明顯的永久性標識；（B類）
p) 控制室內的控制器設備的金屬外殼、機柜、機架和金屬管、槽等，應采用等電位連接；（C類）
q) 由消防控制室接地板引至各消防電子設備的專用接地線應選用銅芯絕緣導線，其線芯截面積不應小于4?mm²；（B類）
r) 消防控制室接地板與建筑接地體之間，應采用線芯截面積不小于25?mm²的銅芯絕緣導線連接；（B類）
s) 火災自動報警系統采用專用接地裝置時，其接地電阻值不應大于4?Ω；（A類）
t) 火災自動報警系統采用共用接地裝置時，其接地電阻值不應大于1?Ω。（A類）
檢測數量：全數檢測。
檢測方法：a）～c）直觀檢查；d）e）尺量檢查；f)g）儀表測量。

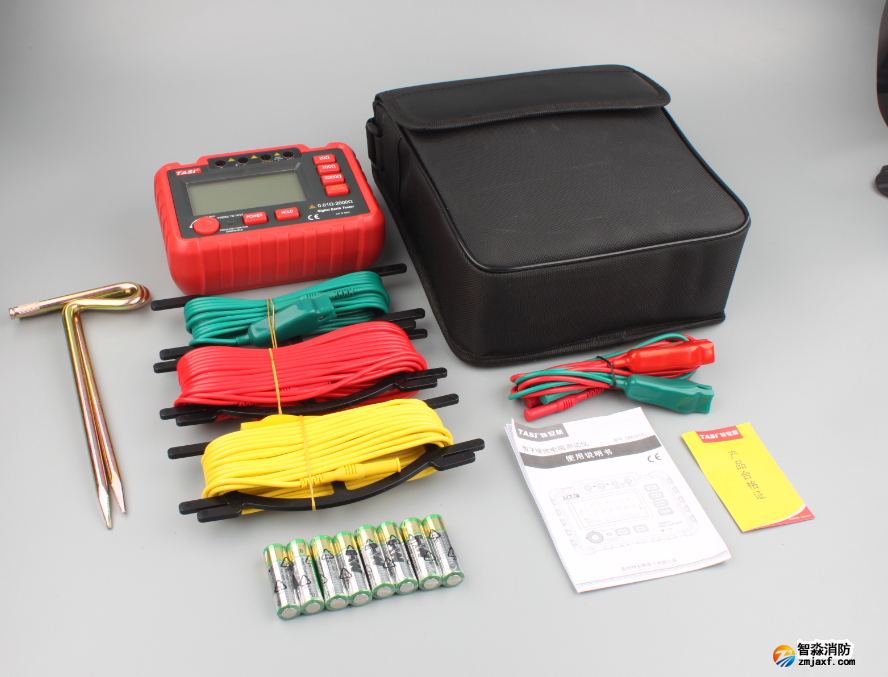

消防檢測儀器器具：游標卡尺、接地電阻測量?jī)x。

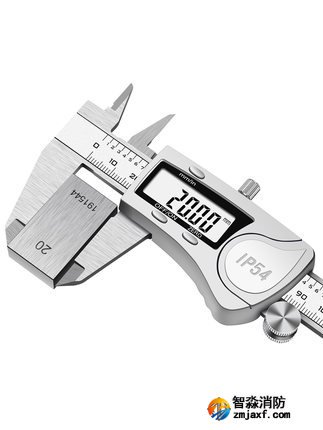

智淼ZM-YBKC數顯游標卡尺

5.控制器電源設置要求
消防檢測要求：
a) 火災報警控制器應設主電源和直流備用電源。當主電源斷電時，能自動切換到備用電源。當主電源恢復時，能自動轉換到主電源，電源的轉換不應使控制器產生誤動作；（A類）
u) 控制器的主電源應有明顯的永久性標識；（B類）
v) 控制器的主電源應直接與消防電源連接，嚴禁使用電源插頭。（A類）
檢測數量：全數檢測。
檢測方法：直觀檢查。

控制器基本功能
消防檢測要求：
a) 控制器的自檢、消音、復位、屏蔽、歷史記錄查詢、火警優先等功能應正常；（A類）
w) 控制器應能直接或間接地接收來自火災探測器及其它報警觸發器件的火災報警信號，發出聲、光報警信號，指示火災發生部位，記錄火災報警時間，并予以保持，直至手動復位；（A類）
x) 火災報警聲信號應能手動消除，當再有火災報警信號輸入時，應能再次啟動；（A類）
y) 控制器使用打印機記錄火災報警時間時，應打印出月、日、時、分等信息；（A類）
z) 當控制器內部、控制器與其連接的部件間產生故障時，應能在100?s內發出與火災報警信號有明顯區別的故障聲、光信號，故障聲信號應能手動消除，再有故障信號輸入時，應能再啟動；（A類）
aa) 控制器應顯示發出報警信號部件或故障部件的類型和地址注釋信息。（A類）
檢測數量：全數檢測。
檢測方法：a）觸發自檢鍵，觀察控制器面板上所有指示燈、顯示器和音響器件是否正常。當報警控制器處于報警狀態時，觸發消音鍵，應能消除聲報警信號。觸發復位鍵，系統應能恢復正常狀態。啟動屏蔽或取消屏蔽，觀察地址和設備狀態；b）結合探測器報警功能測試，查看報警控制器顯示的報警部位、類型是否與現場一致；c）手動消音后，再次模擬一個火災報警信號，查看報警控制器顯示情況；d）結合探測器報警功能測試，查看打印機記錄紙張信息是否完整；e）模擬部件故障，用秒表記錄故障報警時間；f）結合b、e項測試，觀察控制器顯示信息。

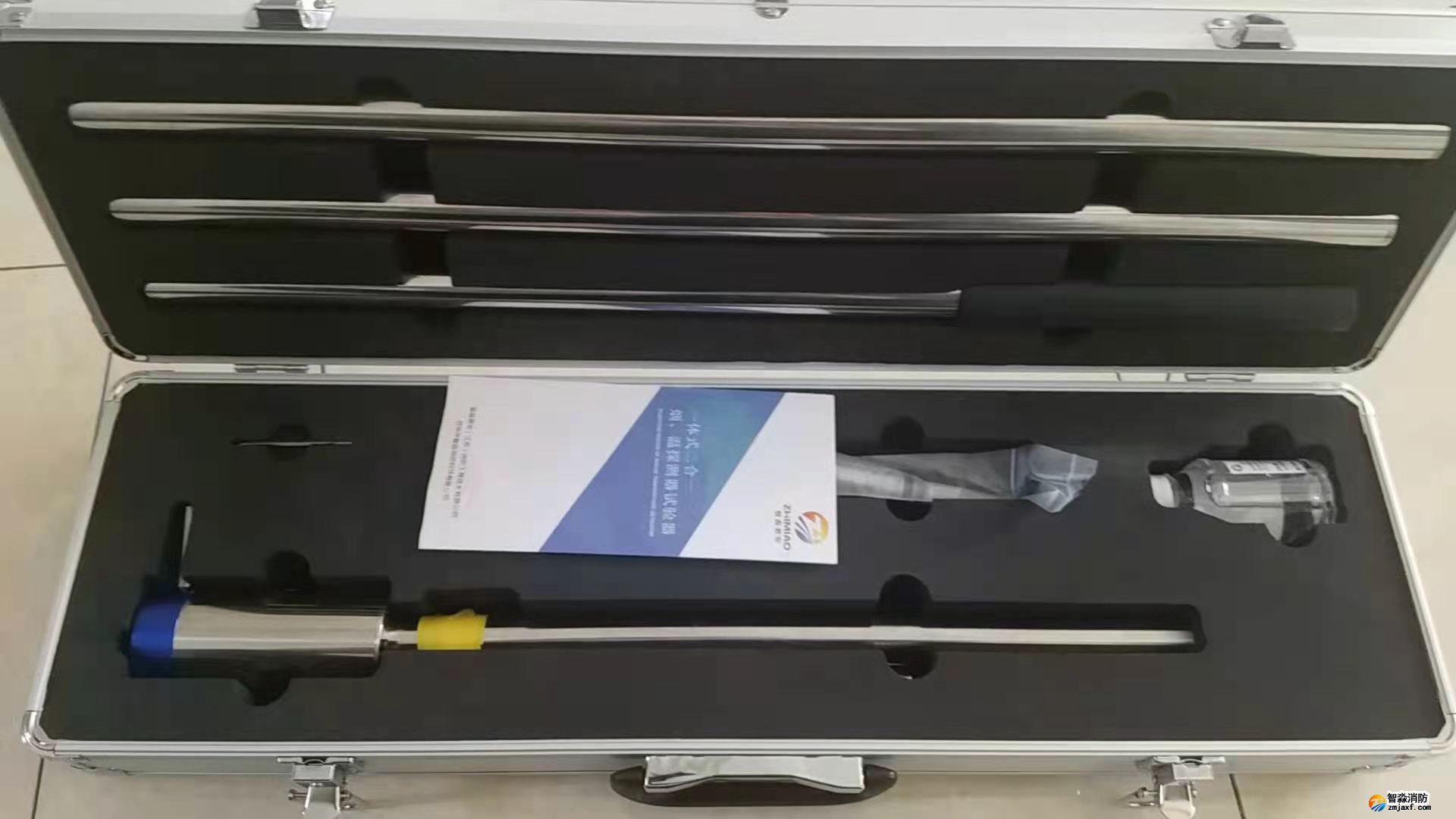

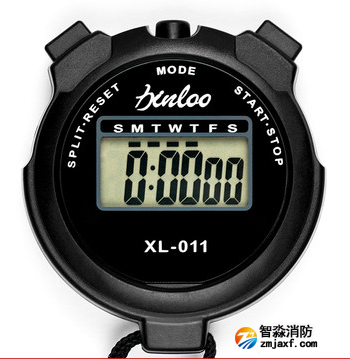

消防檢測儀器器具：秒表、感煙（溫）探測器功能試驗器。

消防聯動控制器

基本要求

基本要求應符合本文件以上的相關規定。

控制器安裝要求

控制器安裝要求應符合本文件以上的相關規定。

控制器接地要求

控制器接地要求應符合本文件第以上的相關規定。

控制器電源設置要求

控制器電源設置要求應符合本文件第以上的相關規定。

控制器基本功能

控制器基本功能應符合本文件第以上的相關規定。另外，控制器還應能夠顯示發出報警信號部件或故障部件的類型和地址注釋信息。（A類）

檢測數量：全數檢測。

檢測方法：結合設備運行功能，現場核實。

消防檢測儀器器具：秒表、感煙（溫）探測器功能試驗器。

控制功能

檢測要求：

a)消防聯動控制器對消防給水滅火系統、防煙排煙系統、氣體滅火系統、防火卷簾門、電動防火門、消防廣播與火災警報器、非消防用電切換、電梯等設備的控制應與設計文件相符：

1)自動控制系統的啟、停功能正常；（A類）

2)手動控制系統的啟、停功能正常。（A類）

b)設置在消防控制室以外的消防聯動控制設備的動作狀態信號，均應在消防控制室顯示。（A類）

檢測數量：全數檢測。

檢測方法：結合設備運行功能，現場核實。

消防控制室圖形顯示裝置

消防檢測要求：

a)圖形顯示裝置應與火災報警控制器、消防聯動控制器等消防設備相連，并應采用中文標注和中文界面顯示；（A類）

b)圖形顯示裝置應能準確顯示相應信號的物理位置，并能優先顯示火災報警信號相對應的界面；（A類）

c)消防控制室圖形顯示裝置不能對控制器進行復位、系統設定以及聯動設備的啟動和停止等控制操作；（A類）

d)消防控制室圖形顯示裝置的消防設備運行狀態顯示功能應符合下列規定：

1)消防控制室圖形顯示裝置應接收并顯示火災報警控制器發送的火災報警信息、故障信息、隔離信息、屏蔽信息和監管信息；（A類）

2)消防控制室圖形顯示裝置應接收并顯示消防聯動控制器發送的聯動控制信息、受控設備的動作反饋信息；（A類）

3)消防控制室圖形顯示裝置顯示的信息應與控制器的顯示信息一致；（A類）

4)消防控制室圖形顯示裝置應顯示消防聯動控制器的直接手動啟動、停止控制信號。（A類）

檢測數量：全數檢測。

檢測方法：直觀檢查、結合探測器或聯動設備功能測試。

消防檢測設備器具：感煙（溫）探測器功能試驗器。

布線

導線選型

消防檢測要求：

a)火災自動報警系統的供電線路、消防聯動控制線路的選型應與設計文件相符；（A類）

b)火災自動報警系統傳輸線路的線芯截面積應與設計文件相符；（B類）

c)同一工程中相同用途的導線顏色應一致。（C類）

檢測數量：每個防火分區、每個樓層抽檢1處。

檢測方法：a）b）對照設計文件。c）直觀檢查。

導線敷設

消防檢測要求：

a)消防控制、通訊、警報和傳輸線路明敷敷設時，應采用金屬管、可撓（金屬）電氣導管或金屬封閉槽盒保護。礦物絕緣類不燃性電纜可直接明敷；（B類）

b)敷設在多塵或潮濕場所管路的管口和管子連接處，均應作密封處理；（C類）

c)絕緣導線采用穿管保護時，穿管應到位；（C類）

d)明敷各類管路和槽盒時，應采用單獨的卡具吊裝或支撐物固定；(C類)

e)火災自動報警系統應單獨布線，系統內不同電壓等級、不同電流類別的線路，不應布在同一管內或槽盒的同一槽孔內。（B類）

檢測數量：每個防火分區、每個樓層抽檢1處。

檢測方法：a）～e）直觀檢查；f）儀表測量。
